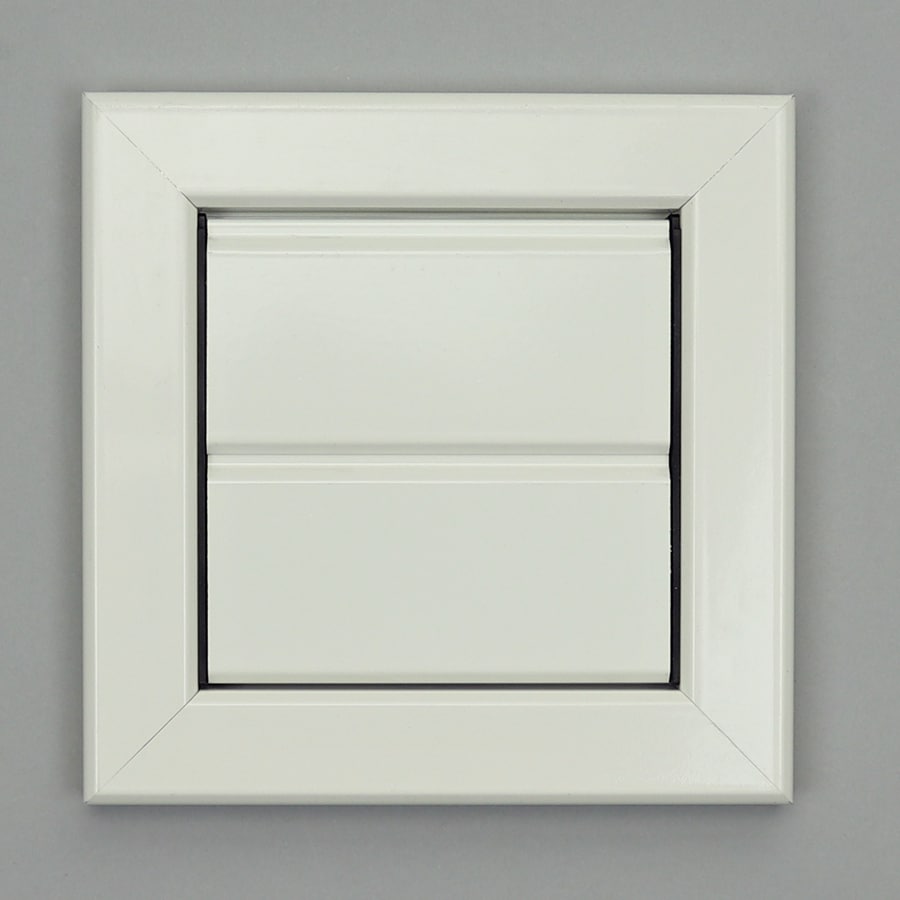

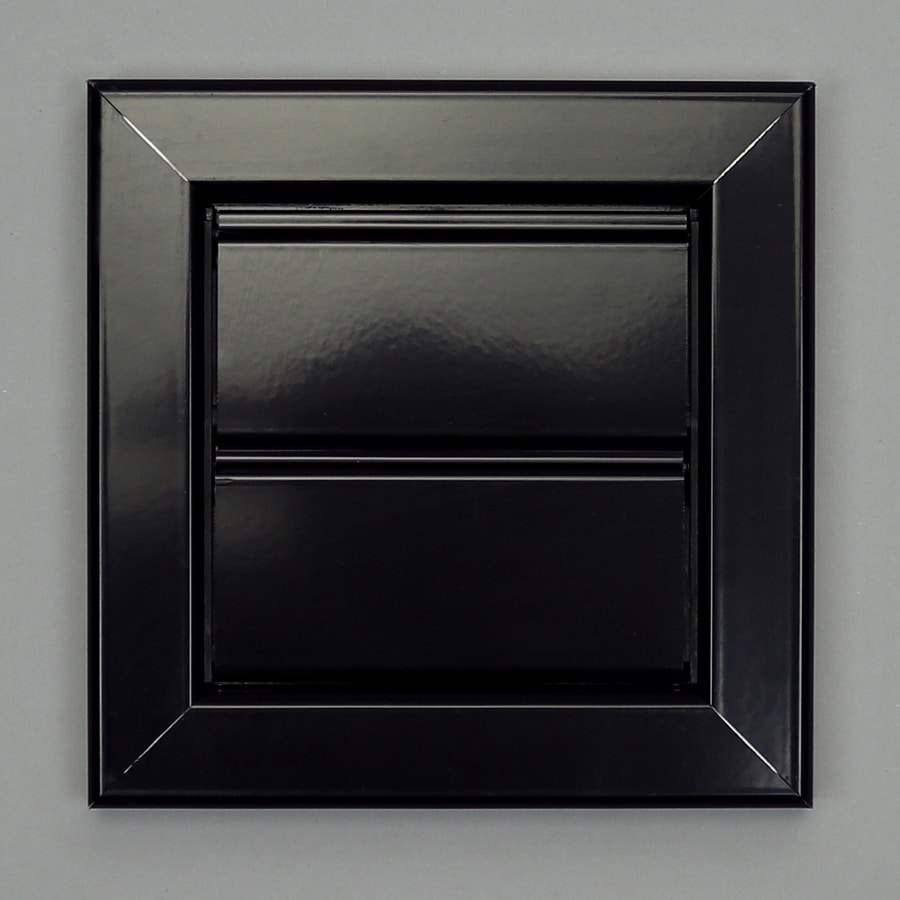

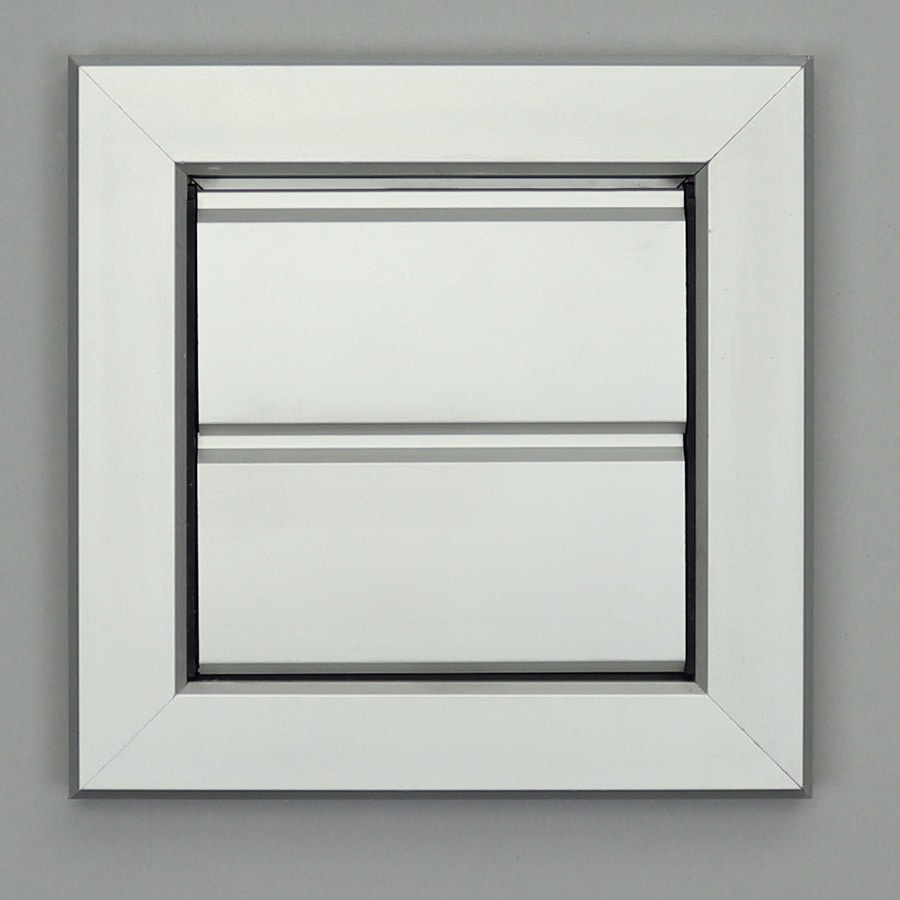

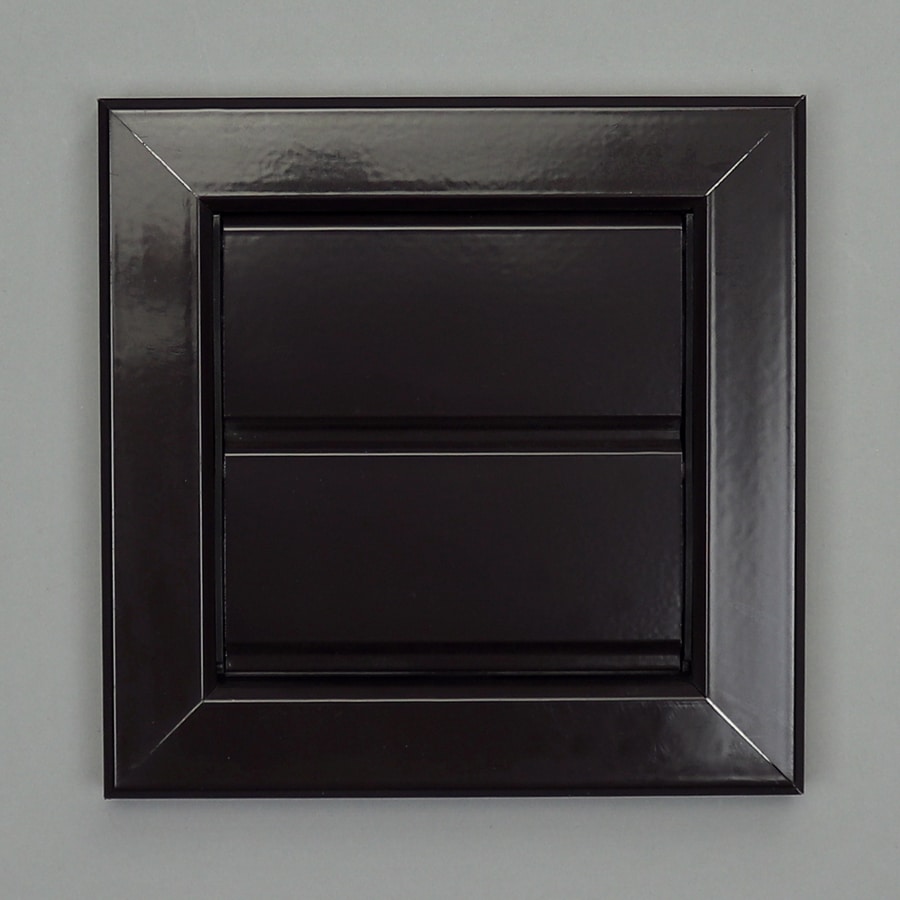

12-1616A Overdrukrooster, aluminium
12-1616A Overdrukrooster, aluminium - Afbeelding 2
12-1616A Overdrukrooster, aluminium - Afbeelding 3
12-1616A Overdrukrooster, aluminium - Afbeelding 4

12-1616A Overdrukrooster, aluminium

Overdrukrooster vervaardigd van aluminium extrusieprofielen, opbouw. Dit rooster heeft beweegbare lamellen welke zich bij overdruk openen.

  • naturel geanodiseerd of voorzien van hoogwaardige poedercoating.
  • rubber inlegprofiel voor een goede muuraansluiting.
  • gebalanceerde lamellen, voor een goede luchtafvoer en opening vanaf het juiste drukniveau.
  • kaderbreedte: 25 mm.
  • geschikt voor buis t/m 100 mm.
SKU: 12-1616A

Toepassing

  • Als buitenrooster, voor afvoer van lucht (afzuigkap, wasdroger etc.).

Specificaties

  • naturel geanodiseerd.
  • bevestigingsgaten.
  • rubber inlegprofiel voor een goede muuraansluiting.
  • lamellen kunnen niet in elkaar haken.
  • inclusief RVS schroeven en pluggen.
  • gebalanceerde lamellen, voor een goede luchtafvoer en opening vanaf het juiste drukniveau.

Technische eigenschappen

  • kaderbreedte: 25 mm.
  • Opbouwhoogte: 18mm
  • stap van de lamel: 50 mm.
  • Sparing = B/H -/- 70 mm.

Optioneel

  • afwijkende maten, zie SG120
  • poedercoating in RAL-kleur.
  • voor grotere maten of hogere druk (boven 30 Pa) zie type 12HD.
  • omgekeerde luchtstroom, zie SG123.

Technische details

Opbouwmaat : 155x155 mm
Gewicht: 225 gram
LD cm²: 80
Drukverschil >1 Pa2 Pa5 Pa10 Pa20 Pa40 Pa60 Pa
dm3/u79,915,6522,1431,344,2754,22
m3/u25,235,6456,3579,69112,7159,38195,2
