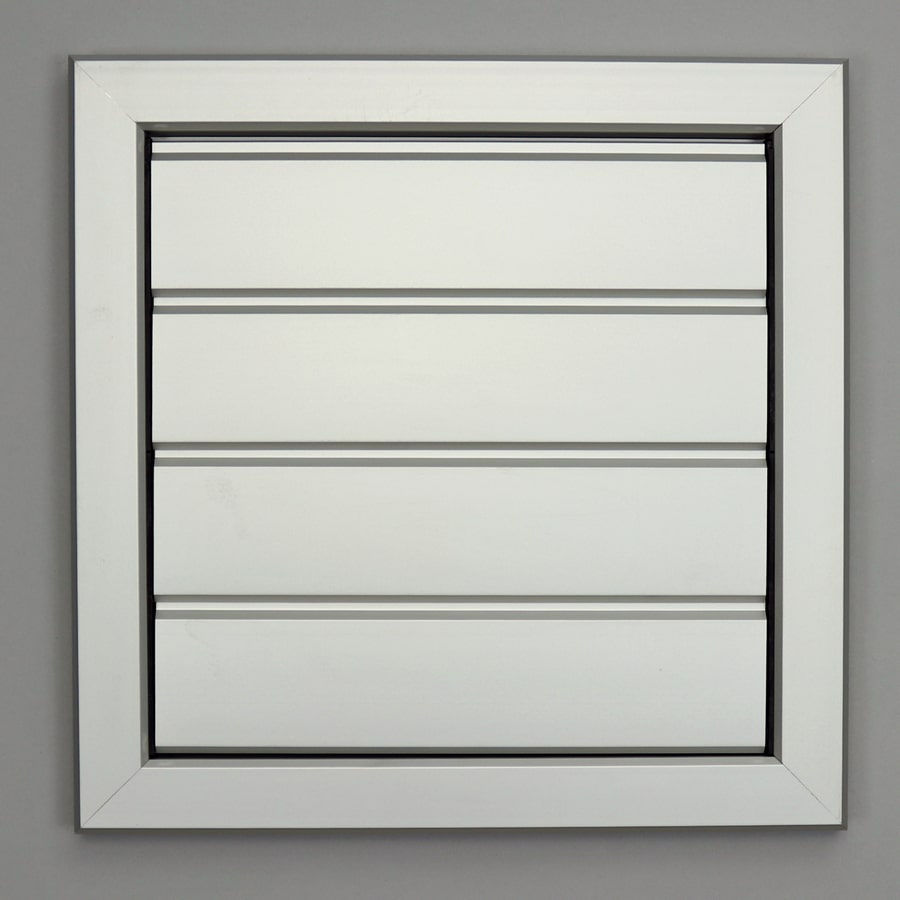

12-2626A Overdrukrooster, aluminium
Overdrukrooster vervaardigd van aluminium extrusieprofielen, opbouw. Dit rooster heeft beweegbare lamellen welke zich bij overdruk openen.
- naturel geanodiseerd of voorzien van hoogwaardige poedercoating.
- rubber inlegprofiel voor een goede muuraansluiting.
- gebalanceerde lamellen, voor een goede luchtafvoer en opening vanaf het juiste drukniveau.
- kaderbreedte: 25 mm.
- geschikt voor buis t/m 180 mm.
Toepassing
- Als buitenrooster, voor afvoer van lucht (afzuigkap, wasdroger etc.).
Specificaties
- naturel geanodiseerd.
- bevestigingsgaten.
- rubber inlegprofiel voor een goede muuraansluiting.
- lamellen kunnen niet in elkaar haken.
- inclusief RVS schroeven en pluggen.
- gebalanceerde lamellen, voor een goede luchtafvoer en opening vanaf het juiste drukniveau.
Technische eigenschappen
- kaderbreedte: 25 mm.
- Opbouwhoogte: 18mm
- stap van de lamel: 50 mm.
- Sparing = B/H -/- 70 mm.
Optioneel
- afwijkende maten, zie SG120

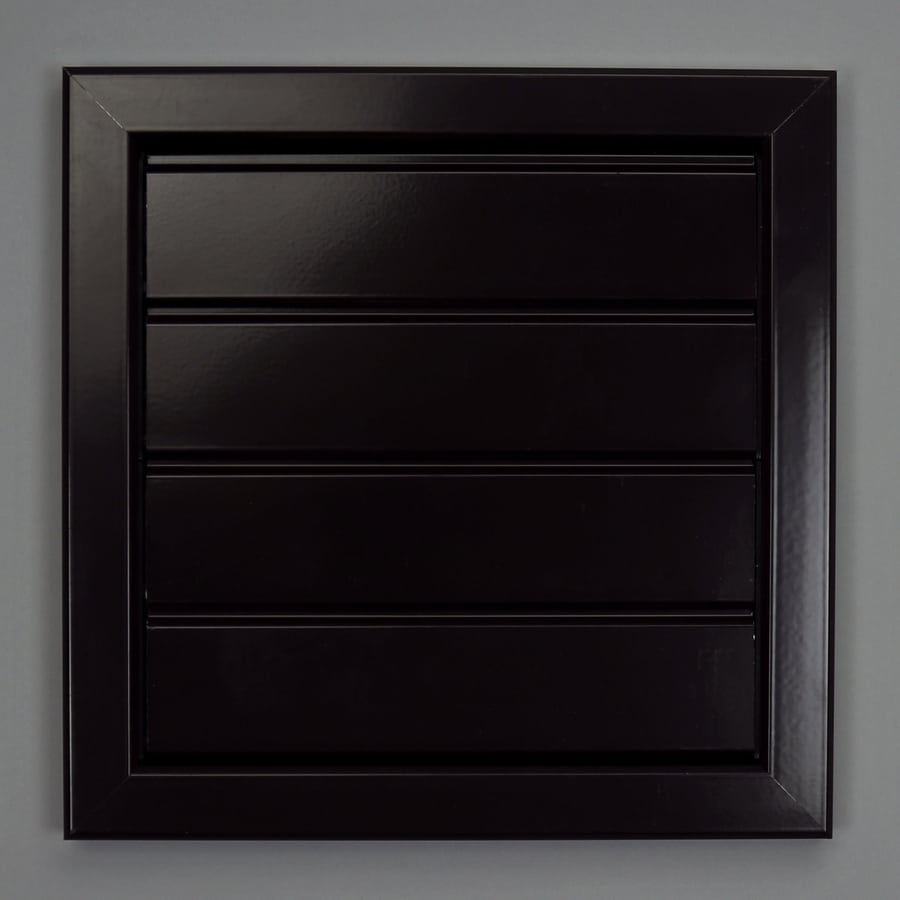

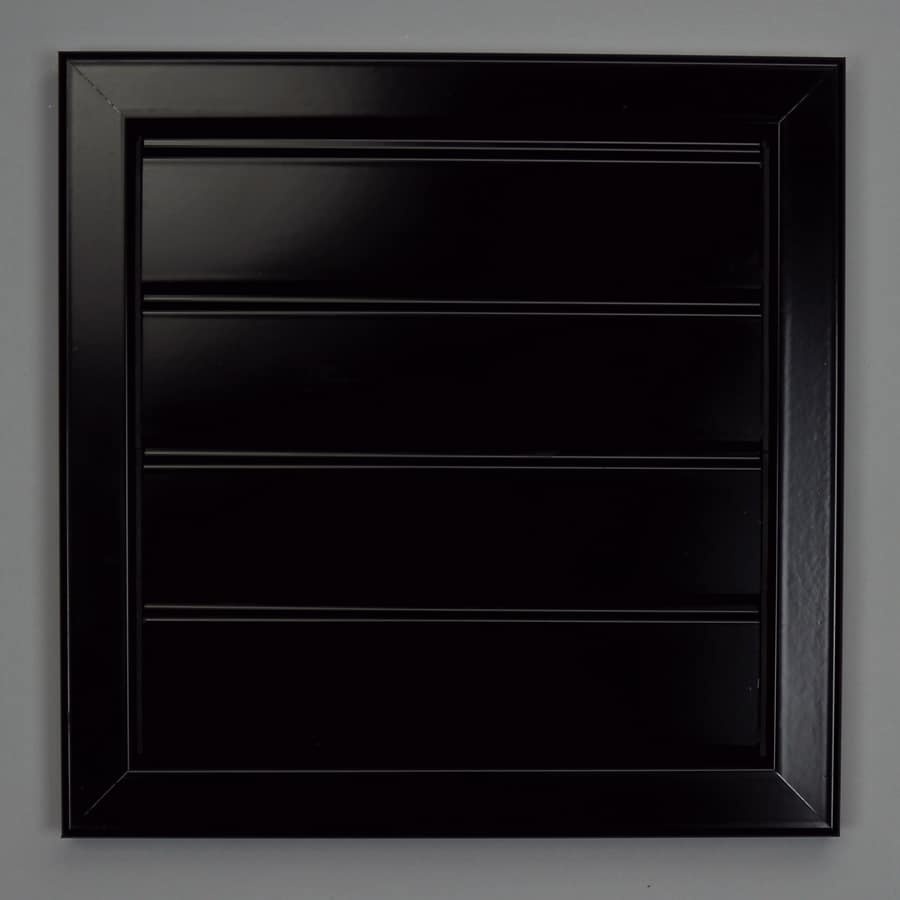

- poedercoating in RAL-kleur.
- voor grotere maten of hogere druk (boven 30 Pa) zie type 12HD.
- omgekeerde luchtstroom, zie SG123.
Technische details
Opbouwmaat : 255×255 mmGewicht: 500 gramLD cm²: 300
| Drukverschil > | 1 Pa | 2 Pa | 5 Pa | 10 Pa | 20 Pa | 40 Pa | 60 Pa |
| dm3/u | 25 | 35,36 | 55,9 | 79,06 | 111,8 | 158,11 | 193,65 |
| m3/u | 90 | 127,28 | 201,25 | 284,6 | 402,49 | 569,21 | 697,14 |
