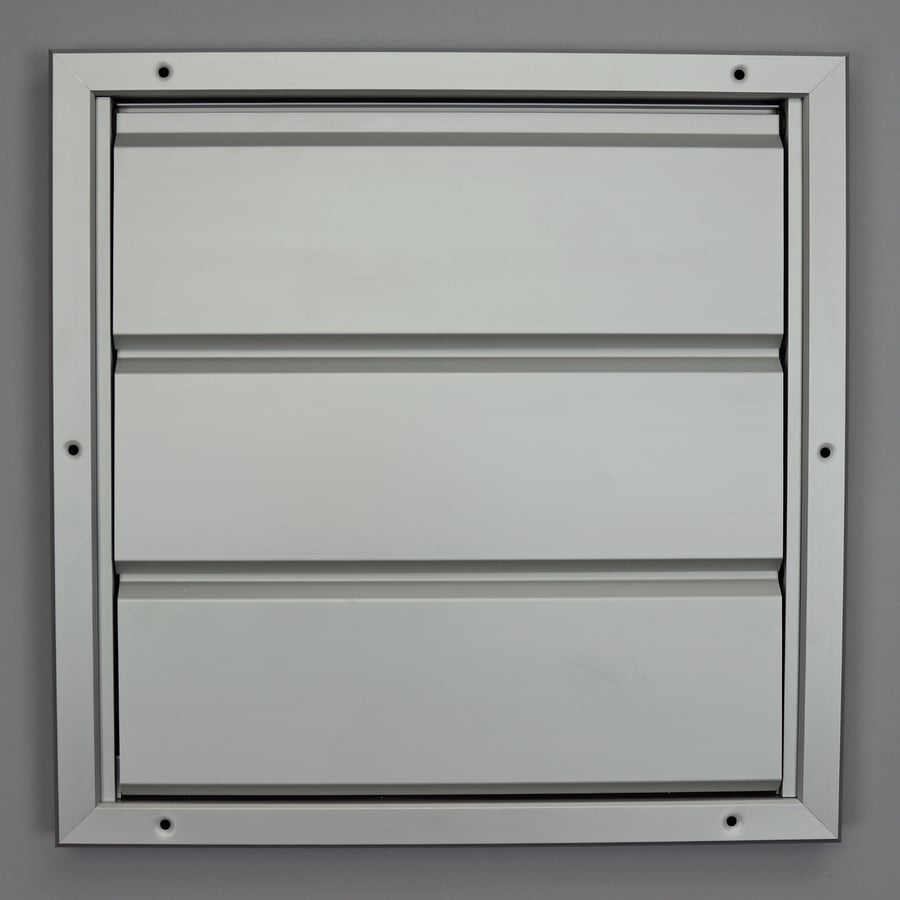

12HD-3636AA Overdrukrooster HD, aluminium geanodiseerd

12HD-3636AA Overdrukrooster HD, aluminium geanodiseerd

Overdrukrooster / terugslagklep vervaardigd van aluminium extrusieprofielen, opbouw. Dit rooster heeft beweegbare lamellen welke zich zelfstandig bij overdruk openen.

  • naturel geanodiseerd.
  • rubber inlegprofiel voor een goede muuraansluiting.
  • gebalanceerde lamellen, voor een goede luchtafvoer en opening vanaf het juiste drukniveau.
  • kaderbreedte: 25 mm.

28 op voorraad

SKU: 12HD-3636AA

Toepassing

  • Als overdrukrooster of terugslagklep voor het verhinderen van een ongewenste omgekeerde luchtstroom. (luchttechnische installaties) De lamellen sluiten automatisch bij stilstand.

Specificaties

  • naturel geanodiseerd.
  • rubber inlegprofiel voor een goede muuraansluiting.
  • inclusief RVS schroeven en pluggen.
  • gebalanceerde lamellen, voor een goede luchtafvoer en opening vanaf het juiste drukniveau.
  • voorzien van afdichtingsstrip op lamel.

Technische eigenschappen

  • kaderbreedte: 20 mm.
  • opbouwhoogte 29 mm.
  • minimale hoogtemaat 255 mm
  • stap van de lamel: 100 mm.
  • Sparing = B/H -/- 70 mm.
  • maximaal toelaatbare druk 150 Pa

Optioneel

  • afwijkende maten, zie SG120
  • poedercoating in RAL-kleur.
  • type inbouw, zie SG123.
  • omgekeerde luchtstroom, zie SG123.
  • gekoppelde lamellen, zie SG123.

Technische details

Opbouwmaat : 355x355 mm
Gewicht: 931 gram
LD cm²: 880
Drukverschil >1 Pa2 Pa5 Pa10 Pa20 Pa40 Pa60 Pa
dm3/u6997,58154,29218,2308,58436,39534,47
m3/u248,4351,29555,44785,511110,881571,021924,1
