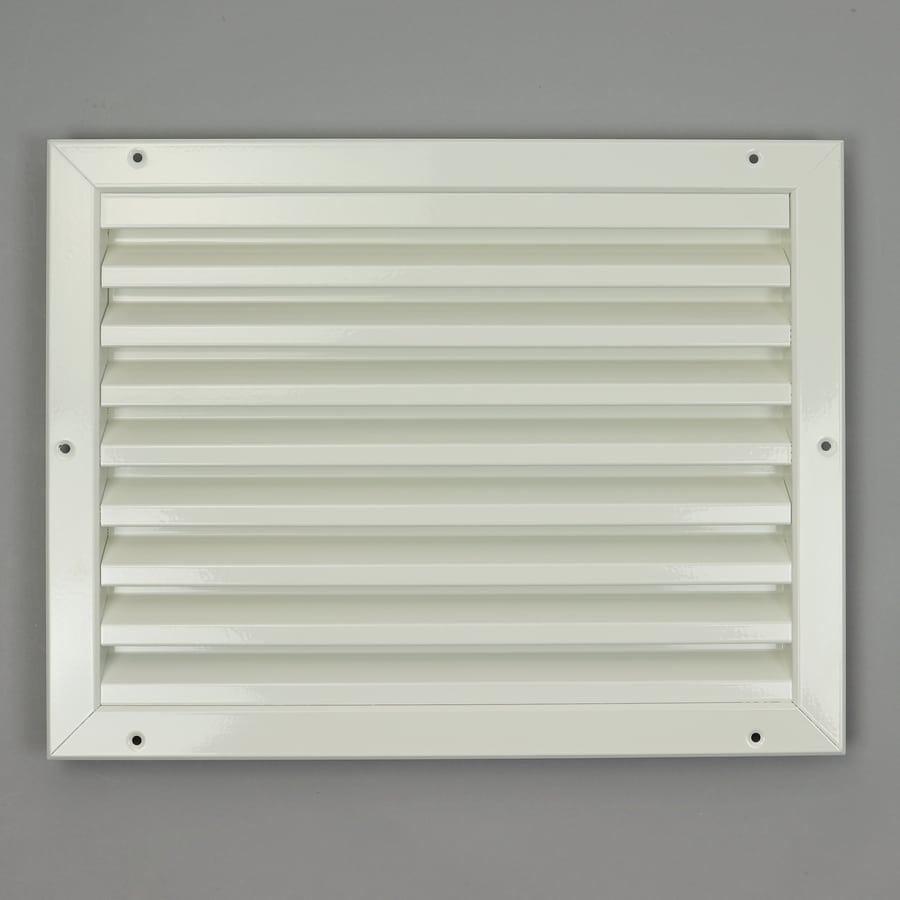

G1-4030 Lamellenrooster, aluminium

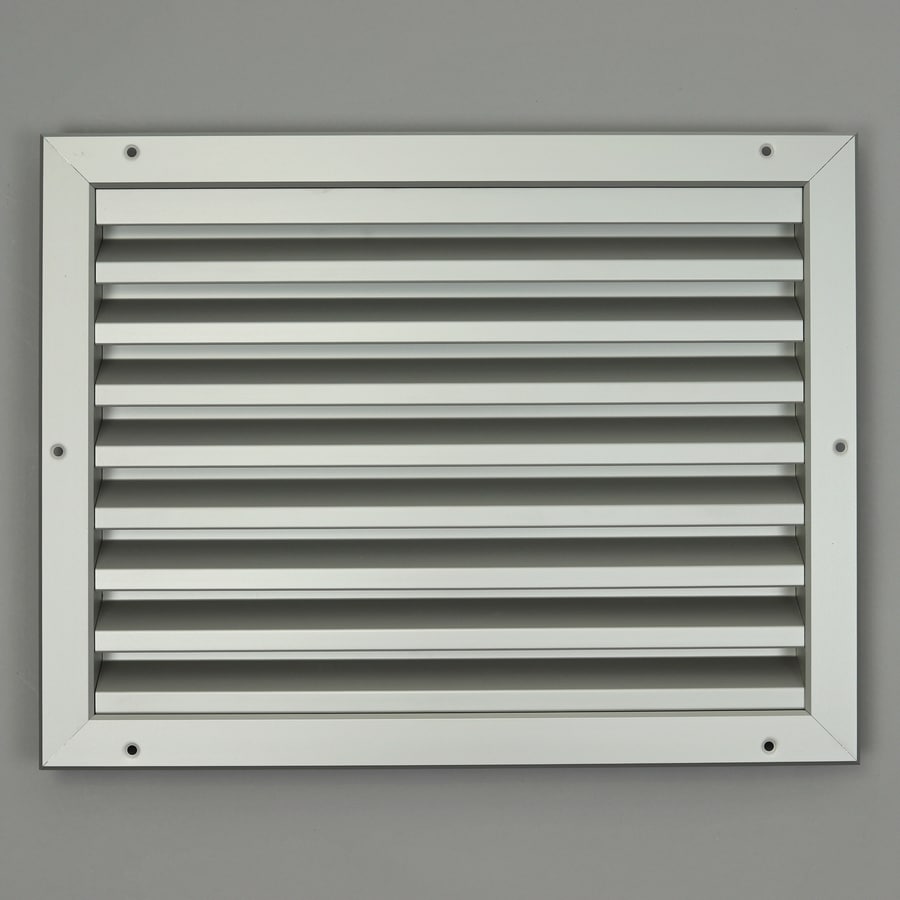

G1-4030 Lamellenrooster, aluminium - Afbeelding 2
G1-4030 Lamellenrooster, aluminium - Afbeelding 3

G1-4030 Lamellenrooster, aluminium

Lamellenrooster vervaardigd van aluminium extrusieprofielen. Inbouw.

  • naturel geanodiseerd of wit, RAL 9010.
  • minimale dikte van de profielen is 1,5mm.
  • Z lamel.
  • breed kader (25mm).
  • vrije doorlaat 43%.
SKU: G1-4030

Andere suggesties…

Toepassing

  • Toe- en afvoer van lucht, regeninslagwerend.

Specificaties

  • naturel geanodiseerd of wit, RAL 9010.
  • minimale dikte van de profielen is 1,5mm.
  • breed kader (25mm) voor eenvoudige montage.
  • verzonken bevestigingsgaten.
  • versterkte hoeken.
  • bijbehorende pluggen en RVS schroeven.
  • montagehandleiding.

Technische eigenschappen

  • aanslag van het kader: 25 mm
  • inbouwdiepte: 27 mm (31 mm bij keuze vliegengaas).
  • stap van de lamel: 33 mm.
  • Sparing = B/H+5 mm.
  • vrije doorlaat 43%.

Optioneel

  • afwijkende maten.
  • vliegengaas (zie ook G1GS), 2.5 x 2.5 mm of 12 x 12 mm.
  • E.P.D.M. rubberafdichting.
  • poedercoating in RAL-kleur
  • bevestiging d.m.v. bevestigingshaken (inbraakwerend).
  • filtercassette.

Technische details

Inbouwmaat : 395x295 mm
Gewicht: 1230 gram
LD cm²: 400
Drukverschil1 Pa2 Pa5 Pa10 Pa20 Pa40 Pa60 Pa
dm3/u31,444,4170,2199,3140,43198,59243,22
m3/u113,04159,86252,77357,46505,53714,93875,6
