G2-3020 Lamellenrooster, aluminium, v-lamel
G2-3020 Lamellenrooster, aluminium, v-lamel - Afbeelding 2

G2-3020 Lamellenrooster, aluminium, v-lamel

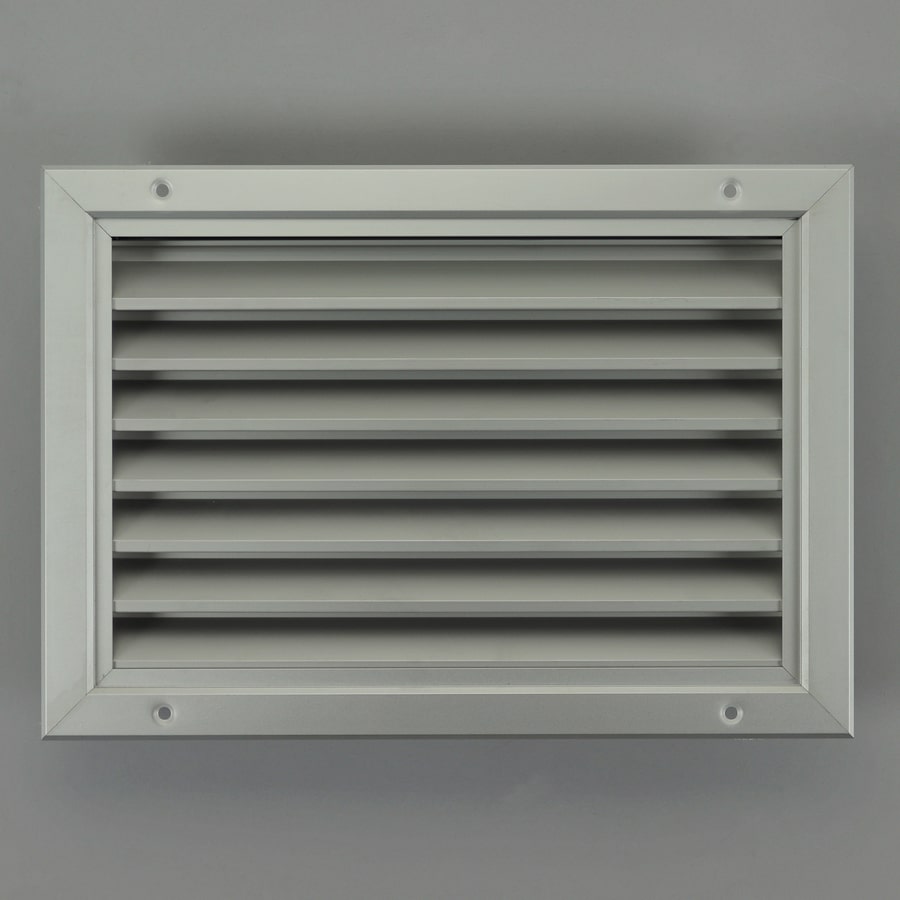

Lamellenrooster vervaardigd van aluminium extrusieprofielen. Inbouw, V-lamellen.

  • naturel geanodiseerd.
  • minimale dikte van de profielen is 1,5mm.
  • V lamel.
  • breed kader (25mm).
  • vrije doorlaat 30%.
SKU: G2-3020

Toepassing

  • Toe- en afvoer van lucht, regeninslagwerend, zichtdicht.

Specificaties

  • naturel geanodiseerd.
  • verzonken bevestigingsgaten.
  • versterkte hoeken.
  • bijbehorende pluggen en R.V.S. schroeven.
  • montagehandleiding.

Technische eigenschappen

  • aanslag van het kader: 20 mm.
  • inbouwdiepte: 32 mm (36 mm bij keuze vliegengaas).
  • stap van de lamel: 25 mm.
  • Sparing = B/H+5 mm.
  • vrije doorlaat: 30%.

Optioneel

  • afwijkende maten.
  • vliegengaas, 2.5 x 2.5 mm of 12 x 12 mm.
  • E.P.D.M. rubberafdichting.
  • poedercoating in RAL-kleur.
  • bevestiging d.m.v. bevestigingshaken (inbraakwerend).
  • filtercassette.

Technische details

Inbouwmaat : 295x195 mm
Gewicht: 790 gram
LD cm²: 128
Drukverschil1 Pa2 Pa5 Pa10 Pa20 Pa40 Pa60 Pa
dm3/u10,114,2822,5831,9445,1763,8878,23
m3/u36,3651,4281,3114,98162,61229,96281,64
