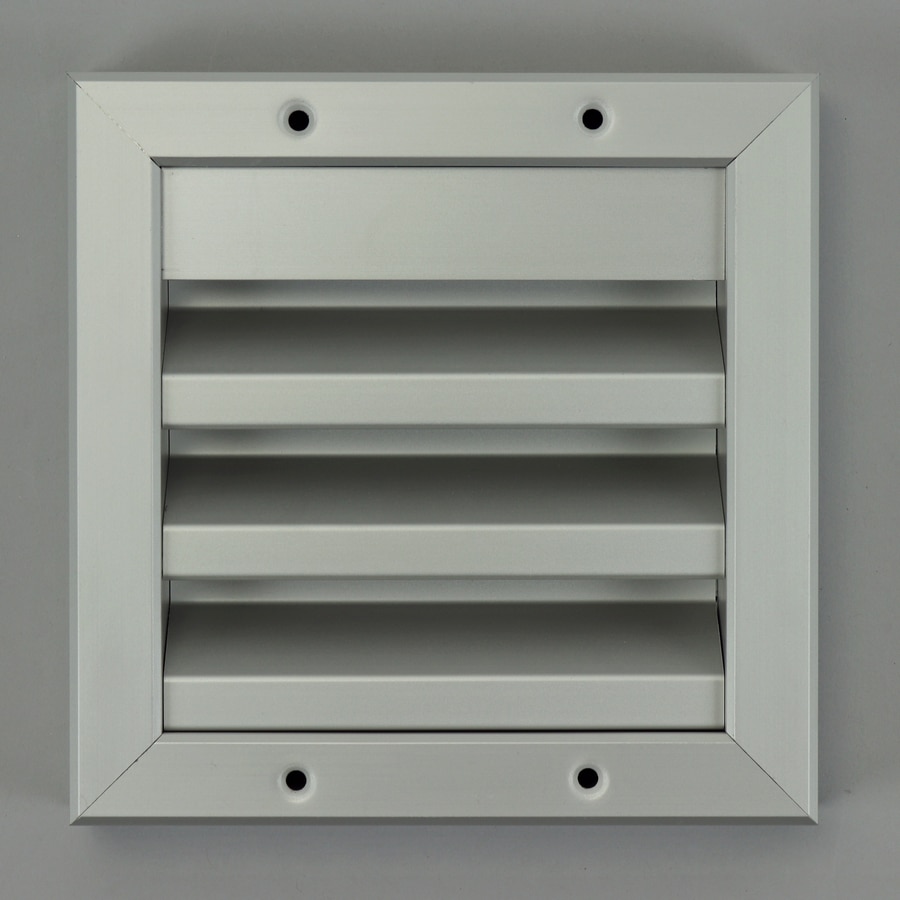

G21-1717 Lamellenrooster, aluminium, opbouw
Lamellenrooster vervaardigd van aluminium extrusieprofielen. Geschikt voor opbouw.
- naturel geanodiseerd.
- minimale dikte van de profielen is 1,5mm.
- Z lamel.
- kader 25 mm.
- vrije doorlaat 45%.
Toepassing
- Toe- en afvoer van lucht, regeninslagwerend.
Specificaties
- naturel geanodiseerd.
- bevestigingsgaten.
- E.P.D.M. rubberafdichting.
- bijbehorende pluggen en RVS schroeven.
- montagehandleiding.
Technische eigenschappen
- aanslag van het kader: 20 mm.
- opbouwhoogte: 29 mm.
- stap van de lamel: 33 mm.
- Sparing = B/H -/- 70 mm.
- vrije doorlaat: 45%.
Optioneel
- afwijkende maten.
- vliegengaas, 2.5 x 2.5 mm of 12 x 12 mm.
- poedercoating in RAL-kleur.
Technische details
Opbouwmaat: 165×165 mmGewicht: 400 gramLD cm²: 48
| Drukverschil | 1 Pa | 2 Pa | 5 Pa | 10 Pa | 20 Pa | 40 Pa | 60 Pa |
| dm3/u | 3,8 | 5,37 | 8,5 | 12,02 | 16,99 | 24,03 | 29,43 |
| m3/u | 13,68 | 19,35 | 30,59 | 43,26 | 61,18 | 86,52 | 105,96 |
