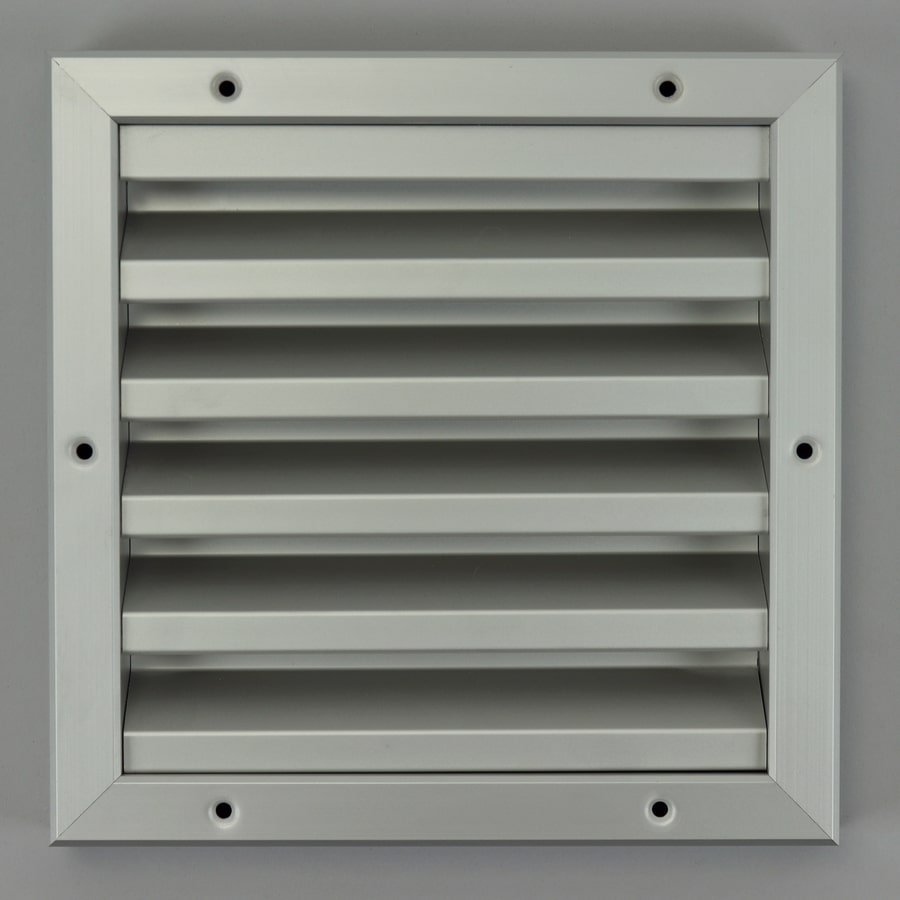

G21-2323 Lamellenrooster, aluminium, opbouw
G21-2323 Lamellenrooster, aluminium, opbouw - Afbeelding 2

G21-2323 Lamellenrooster, aluminium, opbouw

Lamellenrooster vervaardigd van aluminium extrusieprofielen. Geschikt voor opbouw.

  • naturel geanodiseerd.
  • minimale dikte van de profielen is 1,5mm.
  • Z lamel.
  • kader 25 mm.
  • vrije doorlaat 45%.
SKU: G21-2323

Toepassing

  • Toe- en afvoer van lucht, regeninslagwerend.

Specificaties

  • naturel geanodiseerd.
  • bevestigingsgaten.
  • E.P.D.M. rubberafdichting.
  • bijbehorende pluggen en RVS schroeven.
  • montagehandleiding.

Technische eigenschappen

  • aanslag van het kader: 20 mm.
  • opbouwhoogte: 29 mm.
  • stap van de lamel: 33 mm.
  • Sparing = B/H -/- 70 mm.
  • vrije doorlaat: 45%.

Optioneel

  • afwijkende maten.
  • vliegengaas, 2.5 x 2.5 mm of 12 x 12 mm.
  • poedercoating in RAL-kleur.

Technische details

Opbouwmaat: 225x225 mm
Gewicht: 560 gram
LD cm²: 121
Drukverschil1 Pa2 Pa5 Pa10 Pa20 Pa40 Pa60 Pa
dm3/u9,513,4421,2430,0442,4960,0873,59
m3/u34,248,3776,47108,15152,95216,3264,91
