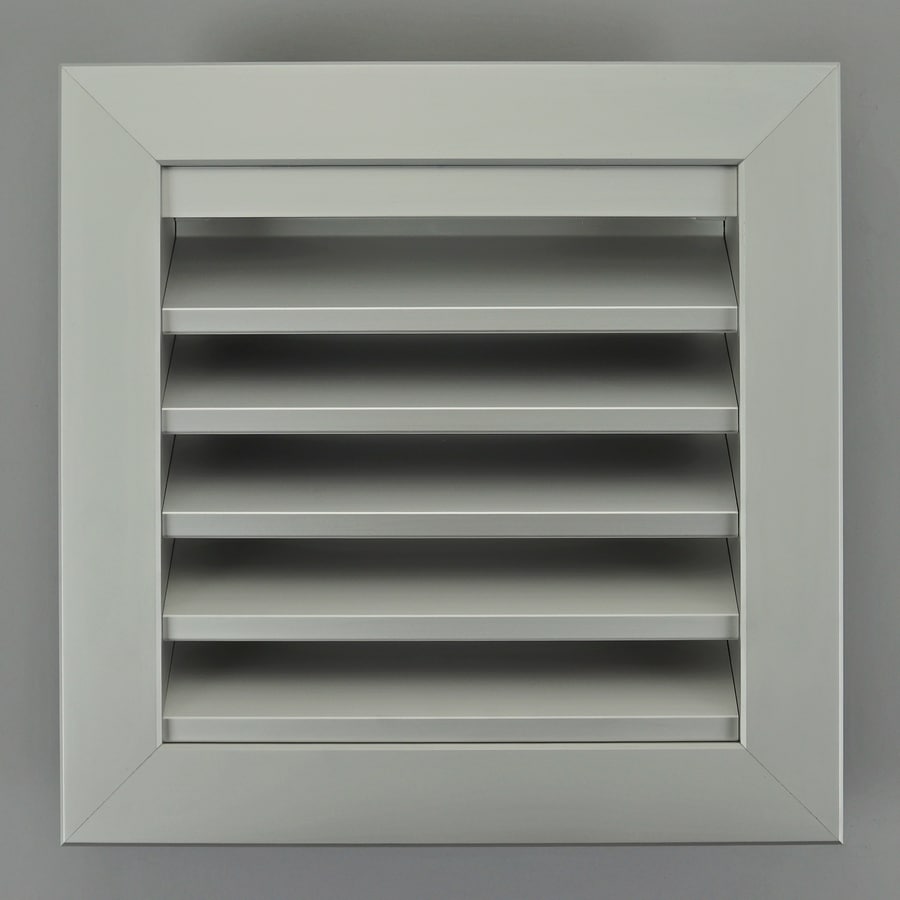

G3-3030 Lamellenrooster, aluminium, lamel 50mm.
G3-3030 Lamellenrooster, aluminium, lamel 50mm. - Afbeelding 2

G3-3030 Lamellenrooster, aluminium, lamel 50mm.

Lamellenrooster vervaardigd van aluminium extrusieprofielen. Geschikt voor inbouw, grote lamel.

  • naturel geanodiseerd.
  • minimale dikte van de profielen is 1,5mm.
  • Z lamel.
  • breed kader (45mm).
  • vrije doorlaat 57%.
SKU: G3-3030

Andere suggesties…

Toepassing

  • Toe- en afvoer van lucht, regeninslagwerend.

Specificaties

  • naturel geanodiseerd.
  • bevestigingshaken.
  • versterkte hoeken.
  • bijbehorende pluggen en RVS schroeven.
  • montagehandleiding.

Technische eigenschappen

  • aanslag van het kader: 45 mm.
  • inbouwdiepte: 60 mm (64 mm bij keuze vliegengaas).
  • stap van de lamel: 50 mm.
  • Sparing = B/H+10 mm.
  • vrije doorlaat: 57%.

Optioneel

  • verzonken bevestigingsgaten.
  • vliegengaas, 2.5 x 2.5 mm of 12 x 12 mm.
  • E.P.D.M. rubberafdichting.
  • filtercassette.

Technische details

Inbouwmaat : 290×290 mm
Gewicht: 1500 gram
LD cm²: 302

Drukverschil 1 Pa 2 Pa 5 Pa 10 Pa 20 Pa 40 Pa 60 Pa
dm3/u 23,7 33,52 52,99 74,95 105,99 149,89 183,58
m3/u 85,32 120,66 190,78 269,81 381,56 539,61 660,89
