G41-06 maatwerk

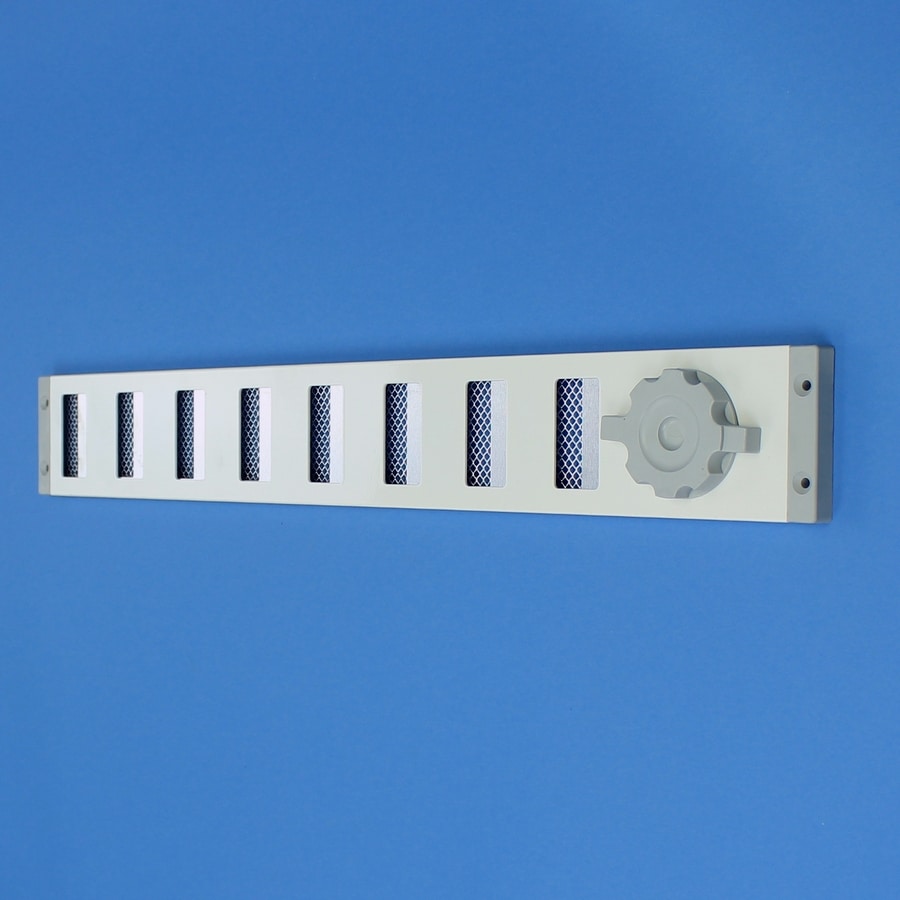

Schuifrooster vervaardigd van aluminium extrusieprofiel, 65 mm hoog. Geschikt voor opbouw, vaste hoogtemaat. Lengte max. 2000 mm.
Als afsluitbaar binnenrooster, voor toe- en afvoer van lucht. Zie eventueel ook hoogtematen, 30/40/90/150 mm.
Toepassing
- Als afsluitbaar binnenrooster, voor toe- en afvoer van lucht. Vaste hoogtemaat, 65 mm (ook 30/40/90/150 mm leverbaar). Lengte max. 2000 mm.
Specificaties
- naturel geanodiseerd / wit, RAL 9010 / RAL kleur.
- bediening d.m.v. draaiknop (geschikt voor koordbediening)
- vliegengaas
- verzonken bevestigingsgaten.
- lengtes langer dan 600 mm voorzien van verplaatsbaar montageplaatje voor bevestiging.
- RVS schroeven.
- montagehandleiding.
- levertijd geanodiseerd / wit RAL 9010 ca. 2 werkweken.
- levertijd RAL-kleur ca. 3-4 werkweken.
Technische eigenschappen
- Hoogte 65 mm.
- Opbouwhoogte: 21 mm.
- Sparing = B – 160 mm H -20 mm.
- uitblazen:
- vrije doorlaat: 23,4%
- k-factor: 16,3
- qv1/m1: 15,2 dm3/s/m1
- aanzuigen:
- vrije doorlaat: 23,4%
- k-factor: 16,3
- qv1/m1: 15,2 dm3/s/m1
Optioneel
- poedercoating in RAL-kleur.
Technische details
Bereken de Technische details van de ingegeven maat bij; “Bereken nu uw doorlaat” d.m.v. opgave drukverschil in Pascal.
Breedte x Hoogte
Opgave van de inbouwmaat van het rooster, zie tekening. Tussen het rooster (inbouwmaat) en de sparing moet er speling aangehouden worden.
De speling is ingecalculeerd om onzuiverheden, ofwel afwijkingen van het kader op te vangen. Op onze site vermelden wij de geadviseerde speling bijvoorbeeld;
Sparing = B/H+5mm – In dit geval moet de sparing 5 mm groter dan de inbouwmaat B en H gemaakt worden, deze tonen wij onder de ingevoerde maat.
RAL kleur
Het gaat om een elektrostatisch poederlak-procedé met een uitgebreide voorbehandeling. Er wordt gebruik gemaakt van poederlak op polyesterbasis. Hierdoor wordt een goede corrosiebestendigheid verkregen. De kleur is te bestellen volgens de RAL-code. I
Voor kustgebieden (C4-C5) en industriële omstandigheden adviseren wij een 2-laags coating, neem hiervoor contact met ons op.
Luchtdebiet toevoer/afvoer in dm3/s of m3/h
De luchtvolumestroom (QV), ofwel ventilatiecapaciteit, door een rooster is afhankelijk van het drukverschil (Δp) van voor en na het rooster. Deze gegevens zijn tot stand gekomen door te testen in de testruimte bij verschillende drukken. Dit is getest bij alle roosters volgens de volgende normen: NEN-EN 13141, en NEN 1087.
Stromingssnelheid So/Lo
De gemiddelde stromingssnelheid in de lamelopening of ventilatiekanaal bij ingegeven druk.
Regeninslagwerend gaat om een algehele aanduiding van schoep- of lamelvorm. Regendruppels zullen er aan de buitenkant afdruipen. Bij wind gericht op het rooster kan een deel van het regenwater achter het rooster terecht komen, zeker bij hoge luchtsnelheden door het rooster. Bij (natuurlijke) ventilatie is er altijd een natuurlijk (minimaal) drukverschil van 1 Pa volgens de Nederlandse norm NEN 1087. Hieruit volgt een minimale luchtsnelheid van ± 0.4 tot 0,8 m/s, waardoor er altijd kans is op regeninslag. Hogere stromingssnelheden in de lamelopening versterken dit. Het is daarom aan te bevelen het kanaal achter het rooster te voorzien van een afwatering.
Netto doorlaat in Cm2
De luchtdoorlaat is de oppervlakte in cm² die beschikbaar is voor het doorlaten van lucht. De kader/flens/aanslag wordt hierbij niet meegenomen. Het gaat hier dus om het aantal cm2 van het netto lamellenoppervlak. De vergelijking van de luchtdoorlaat is berekend volgens NEN-EN 13141-1:2004.
Toleranties
GAVO producten worden zo nauwkeurig mogelijk geproduceerd. Na bewerkingen als knippen, zagen, ponsen, zetten en lassen zal blijken dat elke maat in het desbetreffende product een bepaalde afwijking heeft ten opzichte van diezelfde maat in de tekening.
Om deze afwijkingen te definiëren gebruiken we maat- en richtingstoleranties volgens NEN-ISO 2768-1:1990 nl en NEN-ISO 2768-2:1990 nl. Zie tolerantieblad GAVO AT01
