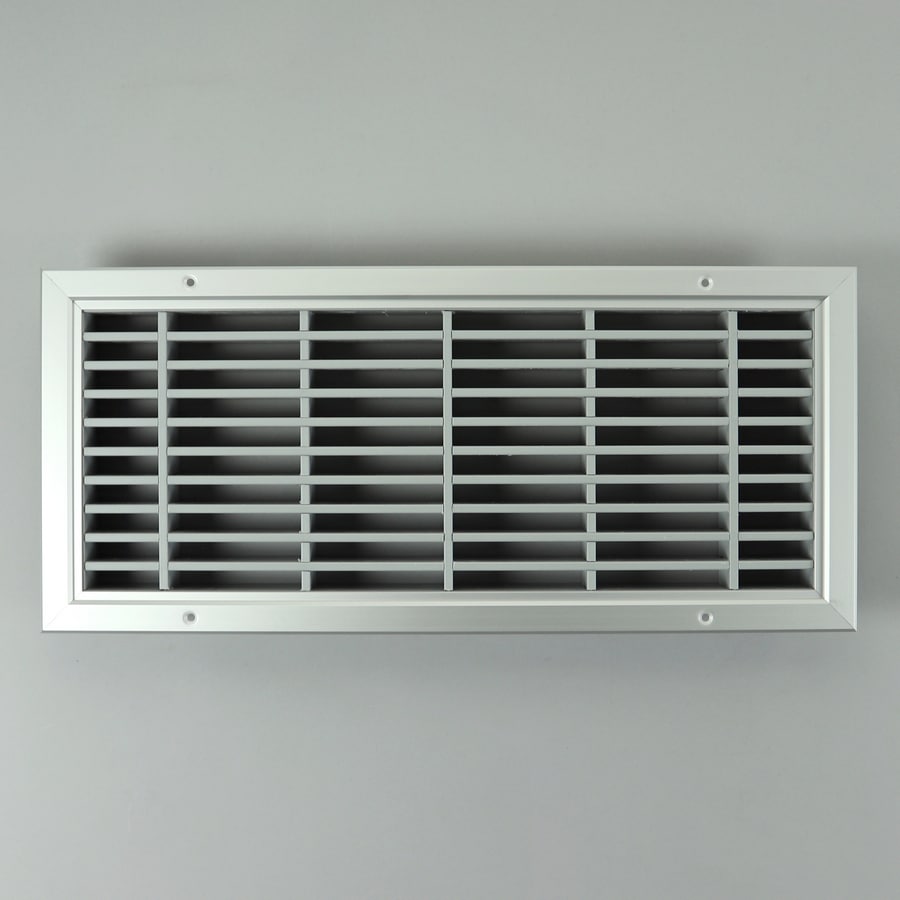

G8H-5020 Lamellenrooster, brandwerend geanodiseerd kader, grijze lamellen
Lamellenroosters vervaardigd van grijze kunststof lamellen, welke zijn gevuld met een materiaal dat bij een temperatuur van 120°c opzwelt en op die manier de toevoer van zuurstof verhinderd, zodat er geen trekgat ontstaat. PVC-profielen met vulling op basis van Natrium Silicaat. Voorzien van geanodiseerd aluminium kader. Het rooster dient bevestigd te worden met vuurvaste kit G8-K310. Luchtdoorlaat ca. 86%.
- grijs kunststof.
- vlakliggende lamellen.
- aanslag van het kader 20 mm,
- vrije doorlaat 86%.
300 op voorraad
Toepassing
- Als toe- en afvoerrooster van ventilatiekanalen. Op deze wijze fungeert het rooster als een statische brandklep. Niet geschikt als plafondrooster en buitenrooster, zie voor deze toepassing type G8HP.
Specificaties
- Inbouwdiepte: 40 mm
- Stap van de lamel: 19 mm.
- Sparing = B/H+3 mm.
- Vrije doorlaat: 86%.
- K-factor: 3,3
Technische eigenschappen
- Inbouwdiepte: 40 mm
- Stap van de lamel: 19 mm.
- Sparing = B/H+3 mm.
- Vrije doorlaat: 86%.
- K-factor: 3,3
Optioneel
- afwijkende maten, minimaal 75x75mm, maximaal 600x600mm.
- kader in RAL kleur.
- levering zonder kader, zie G8HB.
- vlamkerend gaas.
Technische details
Inbouwmaat : 500x200 mmGewicht: 2160 gramLD cm²: 760| Drukverschil | 1 Pa | 2 Pa | 5 Pa | 10 Pa | 20 Pa | 40 Pa | 60 Pa |
| dm3/u | 63 | 89,1 | 140,87 | 199,22 | 281,74 | 398,45 | 488 |
| m3/u | 226,8 | 320,74 | 507,14 | 717,2 | 1014,28 | 1434,41 | 1756,79 |
