SGPERFO maatwerk RVS
Perforatieplaat RVS maatwerk
Toepassing
- Vele toepassingen, zoals ventilatieplaat, voorzetpaneel, zonwering, decoratiepaneel enzovoort. De perforaties kunnen variëren van rond, vierkant, sleufvormig of speciaal voor u ontwikkelde vormen. Naast een vast patroon (voornamelijk als ventilatieplaat) kunnen ook creatieve patronen ontworpen worden voor bijvoorbeeld hekwerkpanelen en zonweringen. Door de nieuwste productie methodes is welhaast elk patroon en uitvoering mogelijk. Niet alleen in vlakke plaat, maar ook als omgezette vorm. Aangezien wij speciaal per opdracht perforeren kunnen platen voorzien worden van een blinde rand, bevestigingsgaten en/of uithoekingen etc. GAVO maakt van uw idee een realistische creatie. Wij denken graag met u mee in de ontwerpfase, vraag vrijblijvend een offerte.
Specificaties
- Zie standaard voorbeelden in de pdf download.
- bevestigingsgaten 10mm uit de kant, Ø 4mm, max afstand 250mm.
- Rand rondom minimaal 20 mm.
- RVS 304, 1 mm, 1 zijdig geslepen, K320.
- RVS 316, 1 mm, 1 zijdig geslepen, K320.
- levertijd ca. 3 werkweken.
Technische eigenschappen
- Rand rondom minimaal 20 mm.
- Vrije doorlaat in % over netto geperforeerd oppervlakte;

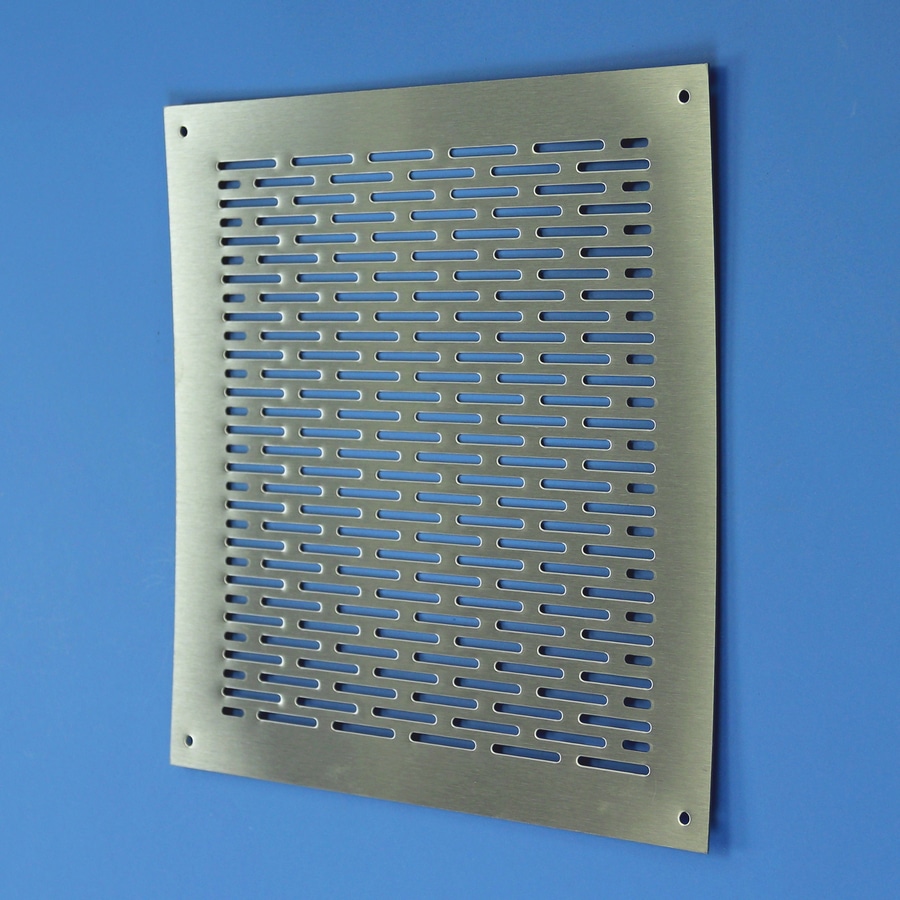

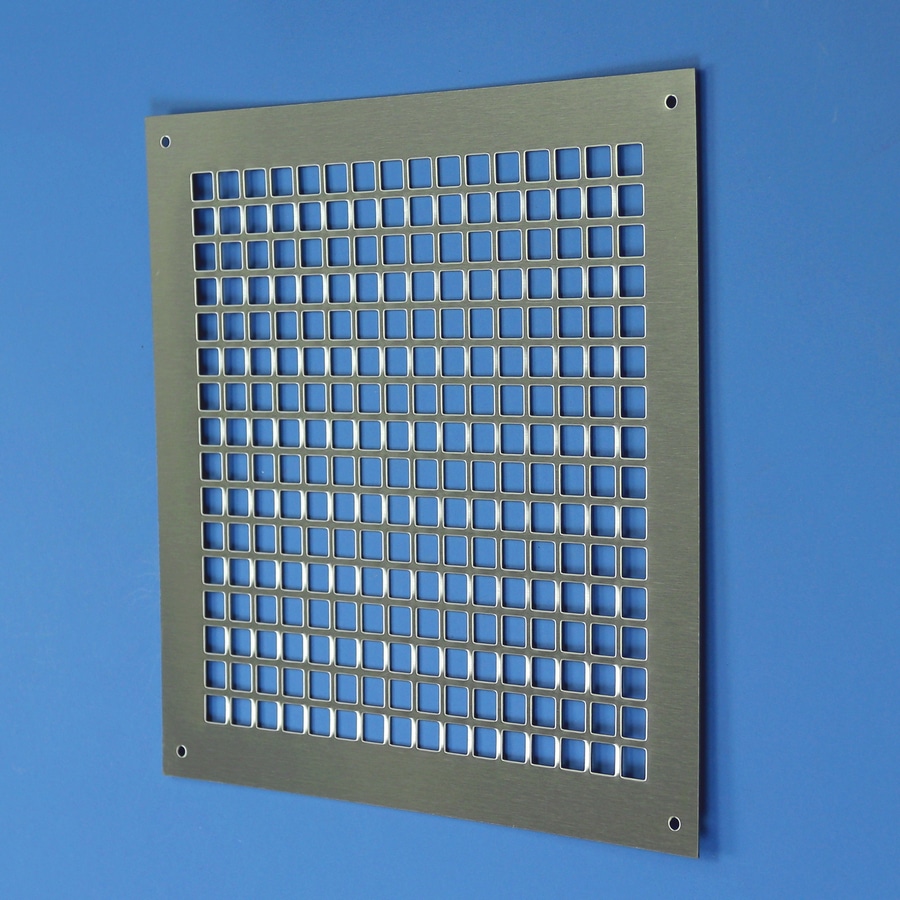

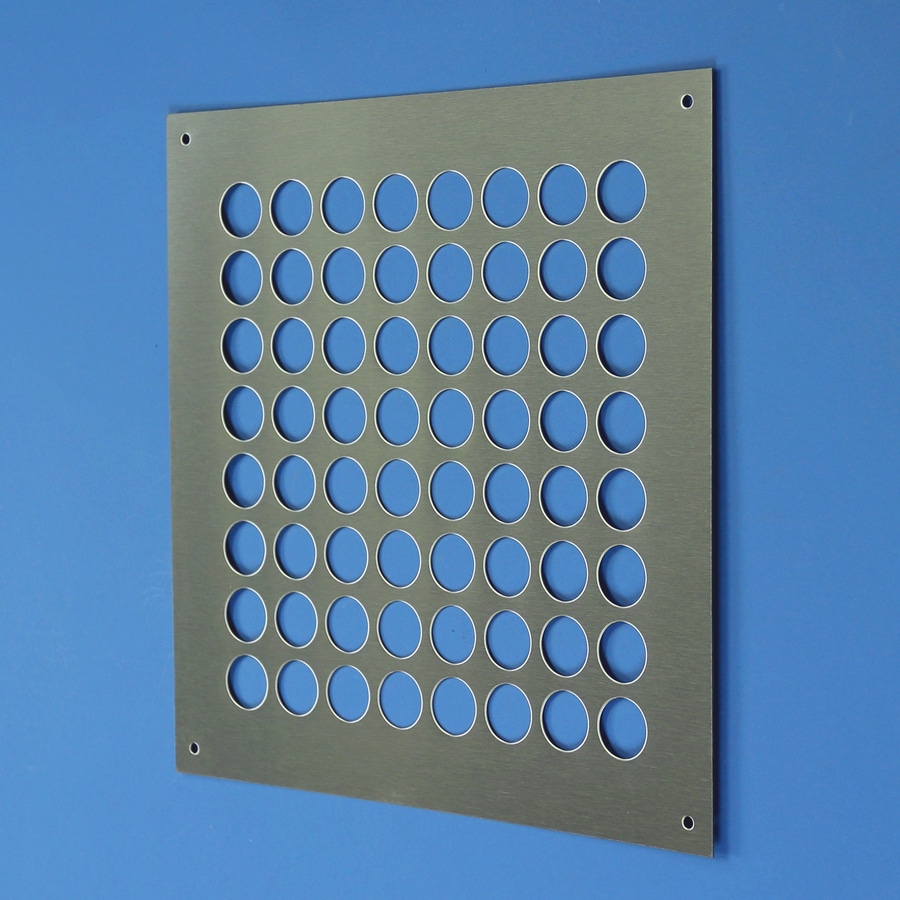

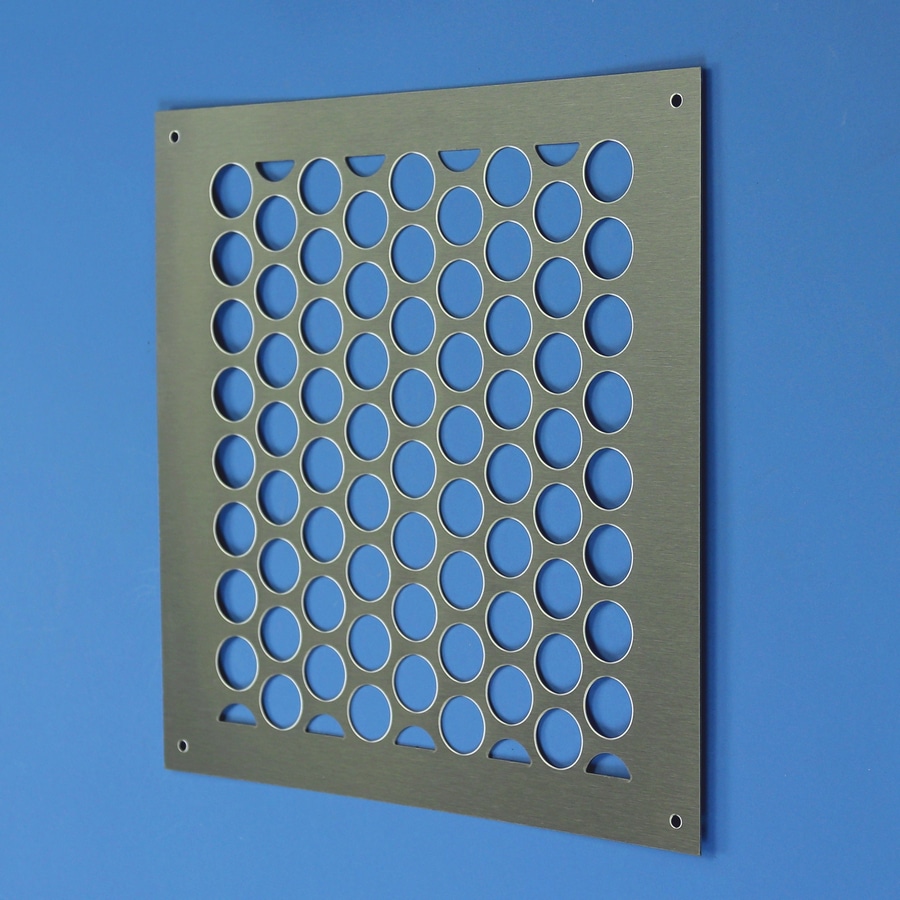

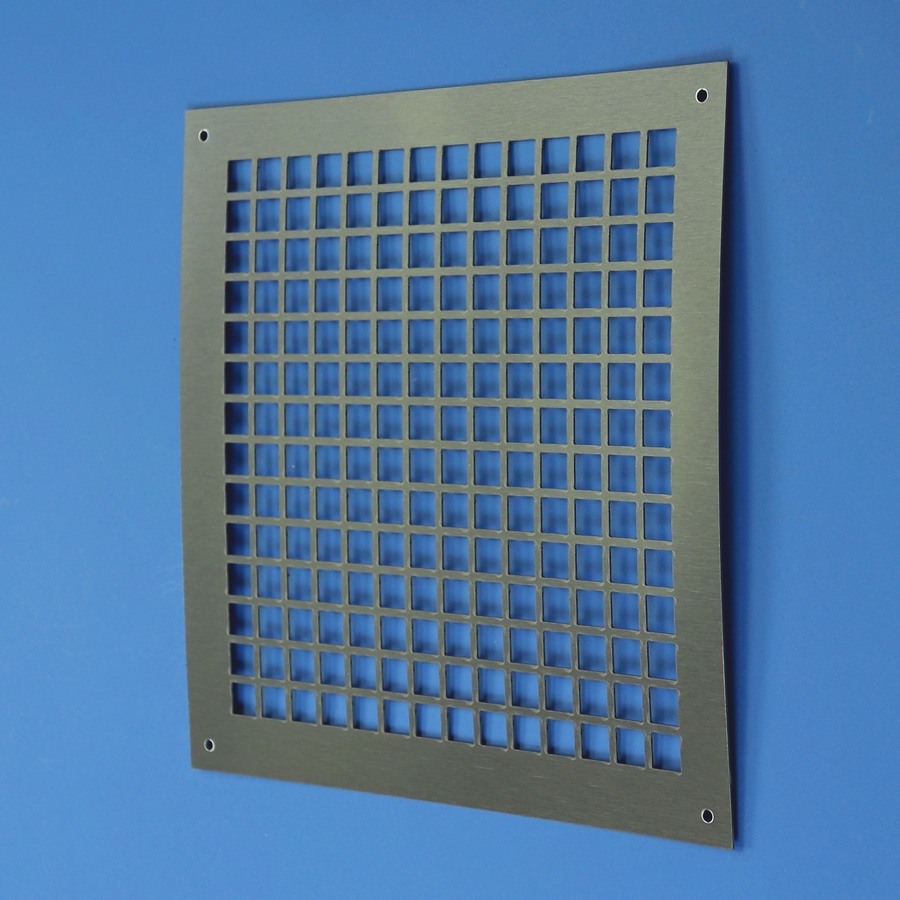

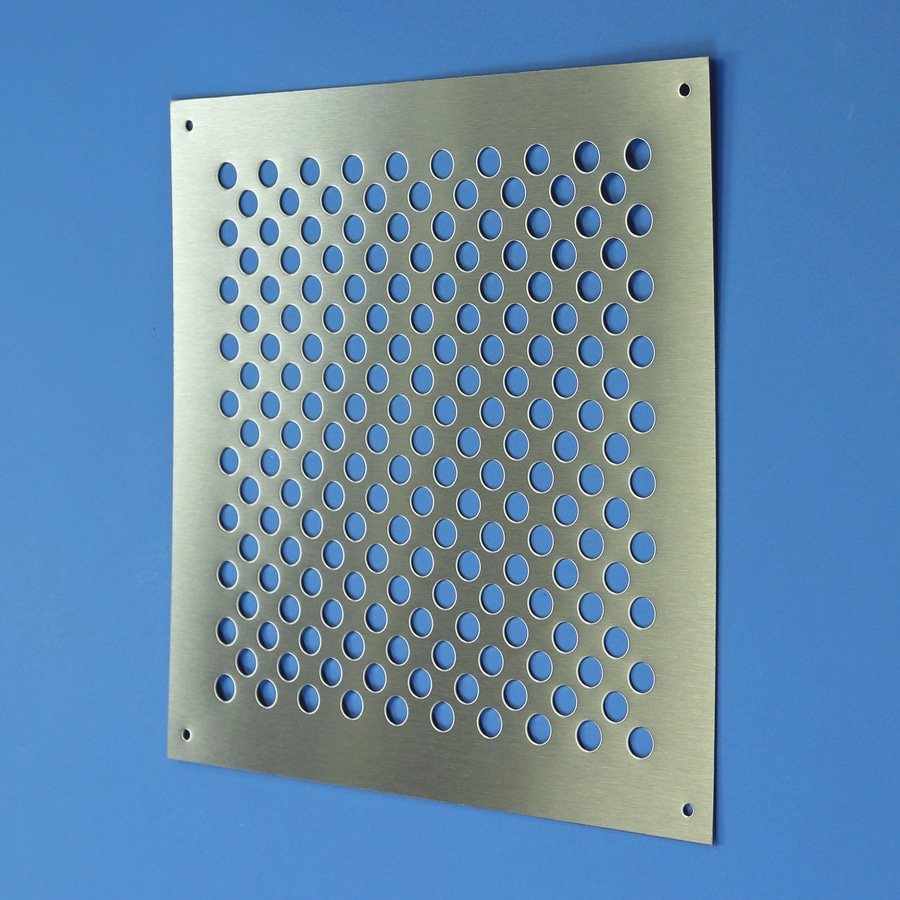

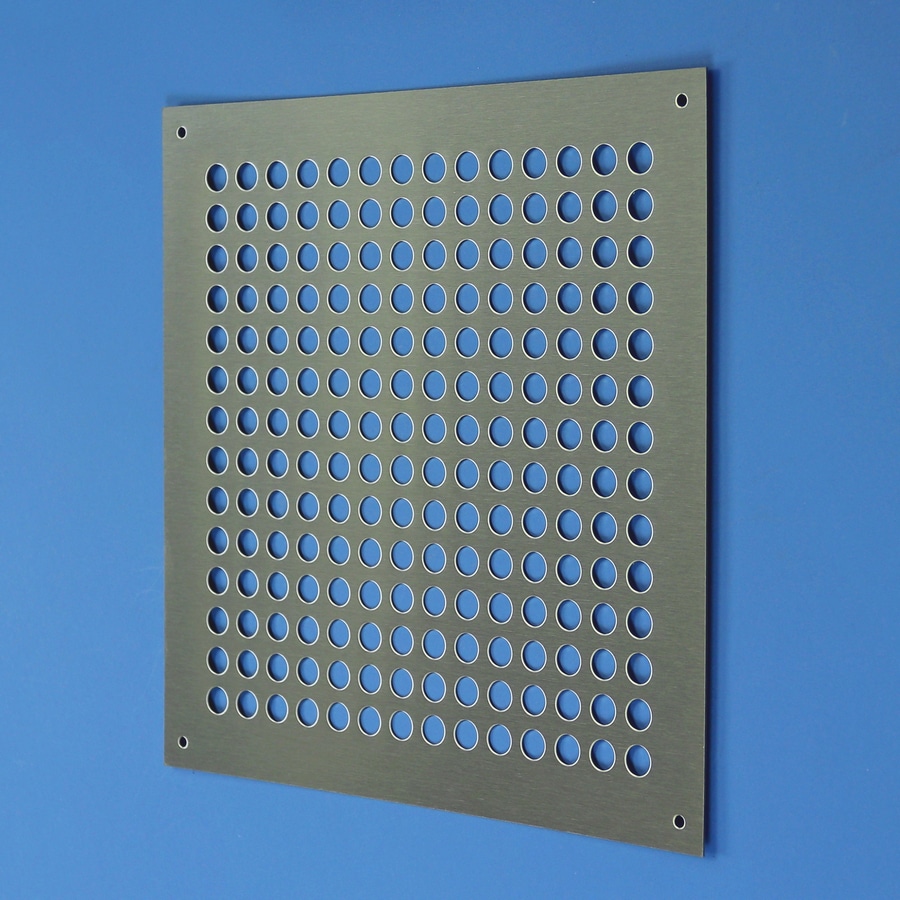

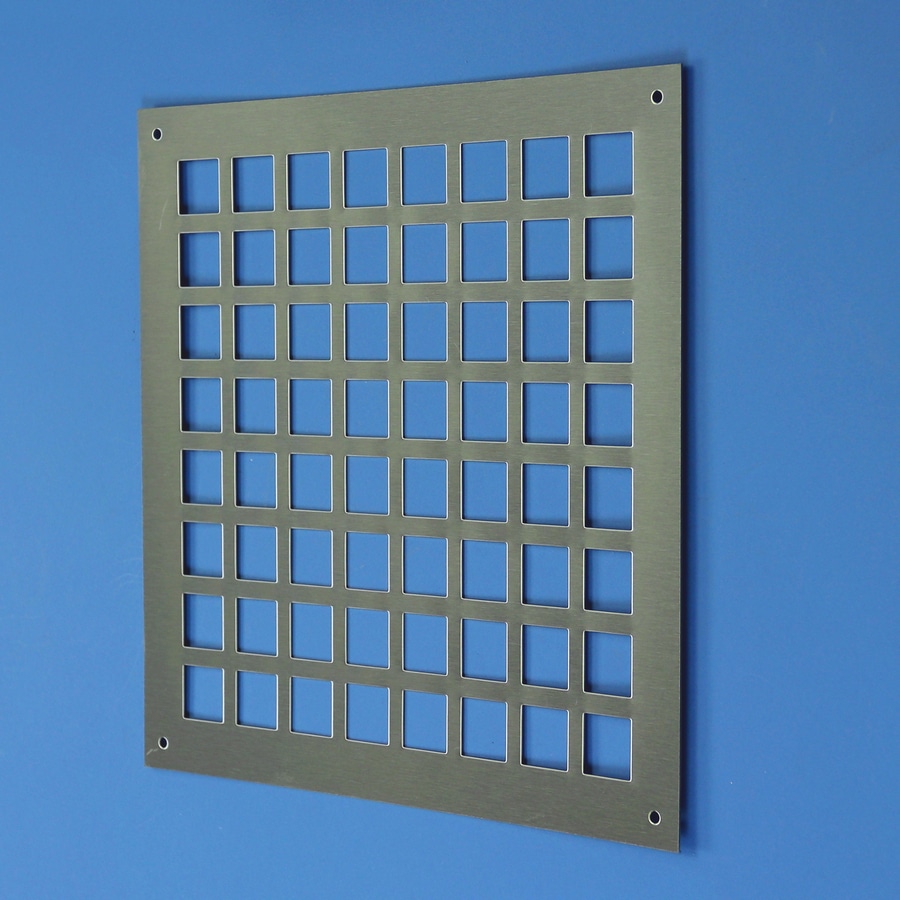

PERFO1: 53%
PERFO2: 61%
PERFO3: 54%
PERFO4: 31%
PERFO5: 38%
PERFO6: 41%
PERFO7: 74%
PERFO8: 25%
PERFO9: 25%
Optioneel
- alle afwijkende perforaties in overleg.
Technische details
Bereken de Technische details van de ingegeven maat bij;
Breedte x Hoogte
Opgave van de inbouwmaat van het rooster, zie tekening. Tussen het rooster (inbouwmaat) en de sparing moet er speling aangehouden worden.
De speling is ingecalculeerd om onzuiverheden, ofwel afwijkingen van het kader op te vangen. Op onze site vermelden wij de geadviseerde speling bijvoorbeeld;
Sparing = B/H+5mm – In dit geval moet de sparing 5 mm groter dan de inbouwmaat B en H gemaakt worden, deze tonen wij onder de ingevoerde maat.
Toleranties
GAVO producten worden zo nauwkeurig mogelijk geproduceerd. Na bewerkingen als knippen, zagen, ponsen, zetten en lassen zal blijken dat elke maat in het desbetreffende product een bepaalde afwijking heeft ten opzichte van diezelfde maat in de tekening.
Om deze afwijkingen te definiëren gebruiken we maat- en richtingstoleranties volgens NEN-ISO 2768-1:1990 nl en NEN-ISO 2768-2:1990 nl. Zie tolerantieblad GAVO AT01
